الرادار الأرضي والتصوير ثلاثي الأبعاد: ما الذي يُظهرانه وما الذي لا يُظهرانه

جهاز كشف المعادن يخبرك بوجود شيء معدني تحت القرص. أما أجهزة تصوير الأرض فتحاول أن تذهب أبعد، لتُظهر الطبقات والفراغات والأجسام الكبيرة في باطن الأرض، وأحياناً بثلاثة أبعاد. يشرح هذا المقال طريقة عملها وكيف تقرأ نتائجها دون أوهام.

كيف يعمل الرادار الأرضي

يرسل الرادار الأرضي (GPR) عبر هوائي نبضات قصيرة جداً من الموجات الراديوية داخل الأرض. وعندما تصادف الموجات حداً بين مادتين مختلفتين في خصائصهما الكهربائية، مثل الرمل الجاف والطين الرطب، أو الصخر والهواء داخل فراغ، أو التربة وأنبوب معدني، ينعكس جزء من الطاقة نحو السطح.

يقيس الجهاز الزمن الذي يستغرقه كل انعكاس للعودة، ثم يحوّل هذا الزمن إلى عمق بمعرفة سرعة الموجات في تلك التربة أو تقديرها.

التردد والعمق والدقة

يحدد تردد الهوائي التوازن بين العمق والتفاصيل:

والتربة أهم من الهوائي نفسه. فالرمل الجاف والحصى وكثير من الصخور تسمح للموجات بالانتشار بعيداً، بينما يمتصها الطين الرطب والتربة المالحة بسرعة، وقد ينخفض الاختراق في هذه الظروف إلى أقل بكثير من متر مهما كان الجهاز.

قراءة صورة الرادار

يُنتج كل خط قياس صورة رادار (Radargram)، وهي مقطع عمودي في الأرض: المسافة على الخط أفقياً، والزمن أو العمق عمودياً.

• الأشرطة الأفقية طبقات: تغيّر في التربة، أو مستوى المياه الجوفية، أو الصخر الأساسي.
• القطوع الزائدة، على شكل حرف U مقلوب، تنتج عن أجسام مركّزة مثل حجرة أو أنبوب أو جسم معدني، وقمة القطع تحدد موضع الجسم.
• الانعكاسات القوية المسطحة واللامعة التي تتبعها أصداء متكررة قد تدل على فراغ أو سطح معدني.

يحتاج التفسير إلى تمرّس، فجذر شجرة أو حجرة أو تغيّر في الرطوبة قد تعطي بدورها انعكاسات قوية.

كيف تُبنى الصورة ثلاثية الأبعاد

الصورة ثلاثية الأبعاد ليست صورة فوتوغرافية للأرض، بل نموذج يُبنى من قياسات كثيرة:

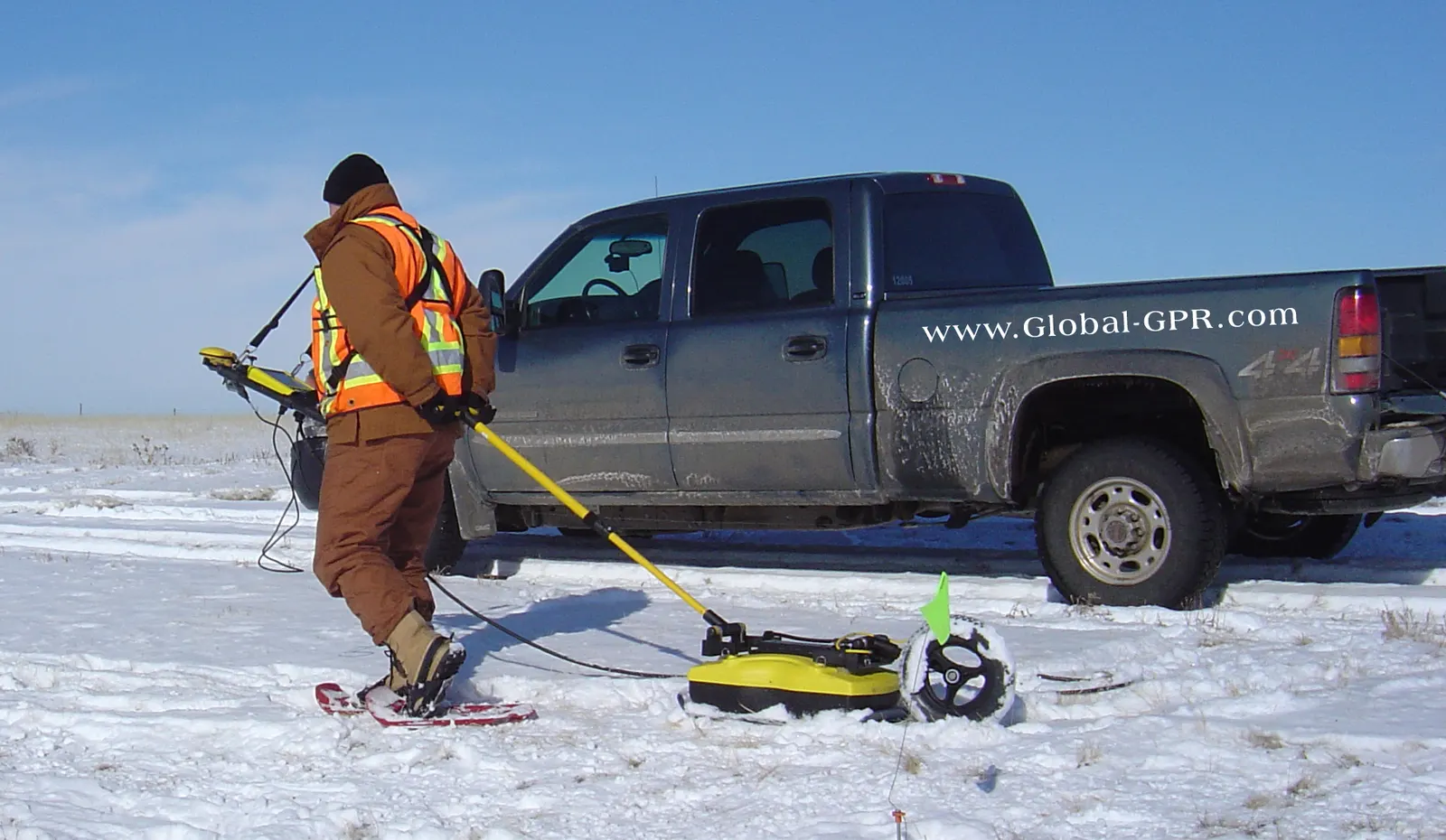

1. يمشي المشغّل على خطوط متوازية فوق المنطقة، تفصل بينها غالباً 25 إلى 50 سم، وأحياناً في الاتجاهين.
2. يعطي كل خط مقطعاً، ويرتب البرنامج المقاطع على شبكة.
3. يُكمل البرنامج ما بينها ويعرض شرائح حسب العمق أو حجماً ثلاثي الأبعاد بالألوان.

وتتوقف جودة الصورة مباشرة على انضباط الشبكة. فالخطوط المتباعدة كثيراً أو المسار المعوج أو الشبكة الصغيرة جداً تعطي صوراً مبهرة لكنها قليلة الدلالة.

أجهزة المسح ثلاثي الأبعاد الأخرى

ليس كل جهاز يعرض صورة ثلاثية الأبعاد راداراً. فكثير من أجهزة المسح التي يستعملها المنقبون تسجّل قياسات مغناطيسية أو كهرومغناطيسية نقطة بنقطة على شبكة، ثم تعرضها على شكل خريطة ثلاثية الأبعاد ملونة. ويمكنها أن تُظهر بوضوح الأجسام المعدنية وبعض اضطرابات التربة، لكنها تقيس خاصية مختلفة عن الرادار الأرضي ولها حدودها الخاصة. اسأل دائماً عمّا يقيسه المستشعر فعلاً، وإلى أي عمق يكون موثوقاً لجسم بالحجم الذي تبحث عنه.

ممارسات جيدة في الميدان

• اختبر التربة أولاً فوق جسم أو عنصر معروف لترى إلى أي عمق تصل الإشارة.
• امسح مساحة أكبر مما تظن أنك تحتاجه، ليبرز الهدف مقارنة بالتربة العادية.
• حدّد موضع الشبكة بأوتاد وشريط قياس، أو بنظام GPS.
• امسح مرتين في اتجاهين متعامدين قبل أن تستنتج أي شيء.
• أكّد كل شذوذ بطريقة ثانية: جهاز كشف معادن، أو مسبار، أو حفرة اختبار صغيرة حيث يسمح القانون بذلك.

الخلاصة

تصوير الأرض أداة قوية عندما تسمح التربة بذلك ويكون المسح منهجياً. وهو يُظهر الفروق لا الأسماء: لا يقول «ذهب» أو «كنز»، بل يُظهر أين تختلف الأرض عن محيطها. وإذا استُعمل بصبر ومع التحقق بطرق أخرى، وفّر عليك كثيراً من الحفر غير المجدي. اطّلع على أجهزة التصوير ثلاثي الأبعاد أو اسألنا عن النظام المناسب لتربتك.
